施工现场防火封堵施工方案



—、工程概况

本工程在2#楼、3#楼、5#楼共设置4个高低配电室，8台户内干式变压器、1台室外箱变，管廊1200米，组装式钢筋混凝土电缆沟槽458米。其中：

1#楼配电箱、柜：54个；

2#楼高压柜：4面、低压柜：45面、直流屏：2面、配电箱、柜：469个；

3#楼高压柜：2面、低压柜：24面、直流屏：2面、配电箱、柜：314个；

4#楼配电箱、柜：68个；

5#楼高压柜：23面、低压柜：52面、直流屏：2面、配电箱、柜：92个；

6#楼高压柜：3面、低压柜：3面、直流屏：1面、配电箱、柜：178个；

管廊配电箱、柜：98个；

本施工方案主要以管廊、组装式钢筋混凝土电缆沟槽、电缆桥架穿墙洞口、电缆竖井楼板洞口、配电柜、电缆穿管等的防火封堵施工中所使用材料、施工规范、施工工艺、验收标准及现场施工管理为主题编制。

二、施工依据

《建筑设计防火规范》-----------------------GBJ50016

《高层民用建筑设计防火规范》---------------GB50045

《电缆防火措施设计和施工验收标准》---------DLGJ154

《建筑防火封堵应用技术规程》---------------CECS154

三、施工准备

1、材料准备

本工程的防火封堵材料,根据不同部位、使用方式采用WXY—I阻火包, WXY—III有机防火泥,WBJ无机防火隔板。

2、电缆防火封堵材料进场施工前,提供防火封堵材料的基本数据和文件----消防产品型式认可证书,检验报告,工程材料说明书,产品合格证书,产品出厂检验报告,材料报验表等，需当地消防部门的认可要进行认可。

3、主要施工工具

手提切割机、电钻、电锤、扳手、螺丝刀、扫把

四、施工方法

电缆桥架竖井防火封堵的施工方法：

1、根据桥架大小把无机防火隔板切割成需要的尺寸,用膨胀螺栓固定在楼板底部。该尺寸为：比桥架洞口每边大10cm～20cm，即（桥架宽度+20cm）（桥架厚度+20cm）。

2、把阻火包整理平整,似砌砖似地交叉堆砌在无机防火隔板上。

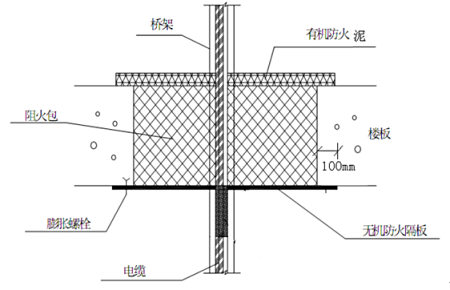

3、再用无机防火泥覆盖封堵在阻火包（粒状岩棉蛭石）上,要求高出楼板表面并做成规则状。如图所示:

1、电缆桥架穿墙孔洞防火封堵的施工方法：

1）将桥架穿墙洞口四周修整方正，保证桥架四周有50mm缝隙，并将洞口垃圾清理干净。

2）把阻火包（粒状岩棉蛭石）整理平整，然后似砌砖似地交叉堆砌在孔洞内。要求封堵密实，以对侧不见光为准。

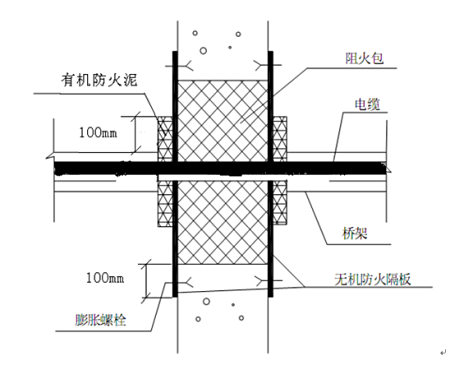

3）阻火包（粒状岩棉蛭石）封堵完后，两侧用无机防火隔板进行夹封，用膨胀螺栓固定在墙体上，电缆桥架穿墙处和无机防火隔板间的缝隙，用有机防火堵料进行填充封堵，并做成规则状线脚。如图所示:

2、组装式钢筋混凝土电缆沟槽防火封堵的施工方法：

1）桥架进入组装式钢筋混凝土电缆沟槽处及配电柜下方电缆沟槽的洞口要用防火包（粒状岩棉跖石）做成防火墙状，其高度与组装式钢筋混凝土电缆沟槽深度一致，厚度最少不可小于300mm，使桥架与组装式钢筋混凝土电缆沟槽完全阻隔。

2）清理干净需封堵部位的垃圾及其杂物。

3）把阻火包（粒状岩棉蛭石）整理平整，然后似砌砖似的由下至上堆砌成阻火墙在需封堵的部位。要求封堵密实，并以对侧不见光为准。堆砌高度和组装式钢筋混凝土电缆沟槽高度平齐。

4）在阻火墙两侧用无机防火隔板进行夹封，并用经过防锈防火处理的40*4角钢和膨胀螺栓固定在组装式钢筋混凝土电缆沟槽槽壁上。

5）组装式钢筋混凝土电缆沟槽为矩形管状结构，为防止组装式钢筋混凝土电缆沟槽内线缆发生线缆火情时沿组装式钢筋混凝土电缆沟槽内横、纵向蔓延，长距离组装式钢筋混凝土电缆沟槽内每隔约20m处或通风区段处设置一道防火封堵，竖向桥架在各穿楼板或翻弯处（上翻或下翻）均设置一道防火封堵。

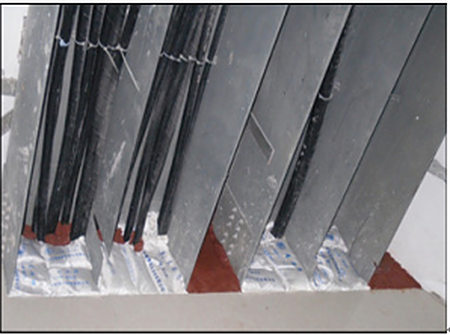

6）电缆通过处和阻火墙间的缝隙，用有机防火堵料进行填充封堵，并做成规则状；如下图所示：

3、配电柜底部孔洞防火封堵的施工方法：

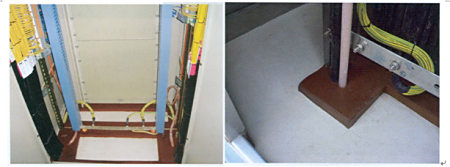

1）当电缆进入配电柜底部的孔洞时，用无机防隔板在底部铺垫封堵，再用有机防火泥对进入的电缆进行包裹封堵，并高出配电柜底部50mm做成规则状。如图所示：

4、电缆穿管孔防火封堵的施工方法：

1）清理干净电缆穿管孔口的污渍杂物。

2）用有机防火泥对电缆穿管孔口进行填充封堵，并做成规则形状。

3）要求封堵密实，外表平整光洁。

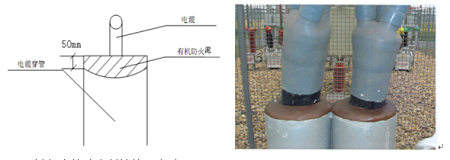

如图所示：

5、桥架内的防火封堵施工方法：

1）将穿越组装式钢筋混凝土电缆沟槽、穿墙、穿楼板处的桥架内的电缆做防火封堵。在电缆的间隙内用防火泥包封堵，桥架内的空隙用防火包堆砌，要求封堵密实，并以对侧不见光为准。

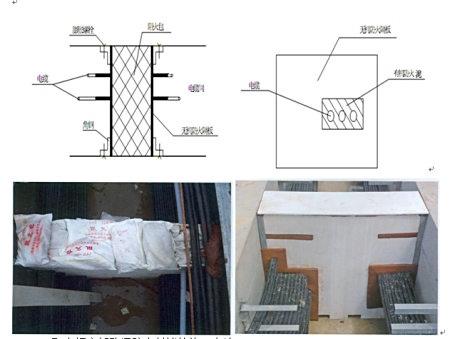

2）为保证当长距离桥架内线缆发生线缆火情时沿桥架内横、纵向蔓延，长距离桥架每隔约20m处或通风区段处设置一道防火封堵，竖向桥架在各穿楼板（墙体）或翻弯处（上翻或下翻）均设置一道防火封堵。如图所示：

五、施工工艺流程

1、无机防火隔板的施工操作流程是：检查无机防火隔板的外观质量，根据不同大小的孔洞尺寸，把无机防火隔板加工切割成所需要的规格尺寸，用膨胀螺栓固定在需要封堵的部位。

2、阻火包的施工操作流程是：把阻火包整理平整，并检查阻火包有无破损，不得使用破损的阻火包。然后似砖砌般地交叉堆砌在无机防火隔板上，直至达到设计要求的阻火厚度。

3、有机防火泥的施工操作流程：依据需要把有机防火泥密实填充在需要封堵的孔洞中，当气温较低时，可放在不高于40的温热水中浸泡15分钟，待堵料变得柔软时再施工。要求表面平整，光洁，并做成规则状态，高度和密度满足图示尺寸。

六、安全措施

1、安全施工措施

1）项目负责人在整个施工过程中，应遵守下列规定：

a、应认真执行安全施工规章制度加强对施工人员管理，落实安全施工技术措施，检查和督促施工人员安全作业，做到安全、文明施工。

b、组织施工人员学习施工标准和熟悉施工图纸，严格按照设计及有关规定、规范、标准要求进行施工，随时检查施工质量，发现问题及时整改。

c、对施工现场搭设脚手架、并架和施工现场使用的电气、机械设备、安全防护装置应符合相关安全规定并验收合格后才能使用。

2）施工人员在整个施工过程中应遵守下列规定：

a、必须遵守和执行相关的安全生产、文明施工的管理制度并应接受建设单位监理人员的检查监督。

b、必须戴安全帽进入施工现场，高空作业必须系好安全带。

c、在控制室、开关室工作必须要有监护人员在场，并在断电的情况下进行作业，应摘下手表、钥匙、打火机、钢笔等金属物品，并戴绝缘手套，穿绝缘鞋。

d、需要整理排放电缆时，事前应征求监护人员的同意，并在监护人员监护下进行。

e、施工完毕后，应将施工现场清理干净。

2、安全施工管理制度

1）进出工作区域一定要登记时间、人数和工作内容。

2）施工人员进场施工要佩戴工作胸卡，头戴安全帽，身穿工作服。

3）进入工作区域施工，严禁吸烟。

4）带电操作区域必须允许工作时，穿戴绝缘手套和绝缘鞋，取下随身带的金属物品。

5）在电器设备附近不准使用铁尺、铁卷尺等。

6）在电器设备附近，手持工具，物体不得超过头部。

7）不准在电器设备上挂靠任何工具物体。

8）不准随意进入止步、高压危险的场地，不准随意堆放物品。

9）不准擅自挪动警示标记。

10）休息、吃饭要在指定集中的、远离电器设备的安全地方进行。

11）遇到雷电下雨时，在露天的电气设备附近的施工人员要立即撤离现场。

12）施工机械设备不准擅自安装在电气设备附近进行施工。

13）施工工具在当天施工完毕后应集中堆放在远离电气设备的安全地方。

14）用完水要关闭水龙头，机械设备当天使用完后要切断电源。

15）角钢切割、焊接等产生金属火花的施工，须经施工单位同意并办理许可证。

16）施工前对施工作业班组所有人员进行书面和口头安全技术交底，并培训考核，不安排末经安全教育及考核不合格人员进入作业现场，有关领导和技术人员应经常到现场检查，确保施工质量。

七、安全文明施工措施

1、必须严格执行《电力建设安全工作规程》、《电业安全工作规程》的有关规定以及有关安全文明施工及环境管理规定。保证施工现场的各项配置达到有关安全文明施工的规定标准。

2、该工程项目负责人为安全生产负责人，负责该工程项目的日常安全管理工作，指定专人负责监管安全施工作业。

3、严格遵守安全生产规章制度，自觉接受安监部门的安全监督，管理和指导及纠违执罚，做好安全、文明施工作业。

4、对复杂的危险性较大的特殊分项工程，应制订单独的安全技术措施，经审查合格后贯彻实施。

5、按国家规定要求使用合格的劳保用品、标准化的安全设施，执行安全文明施工及环境管理工作。对施工中的安全隐患、违章作业和不安全因素、环境影响因素提出限时整改，同时在施工过程中进行安全检查、监督。

6、施工现场必须建立安全管理组织机构，明确职责，配备专职安全人员，教育和监督所属人员未经许可，不得随意进入非该施工作业项目区域外的场所及触摸、启动机械、电器等设备。

7、施工过程中每周不少于一次安全教育，做到时间、内容、人员效果的落实。

8、在施工中必须严格现场安全监督，并制定适合本施工现场的有关措施、条例、规定等，对违章者给予重罚，杜绝人身、设备事故以及环境污染事故的发生，同时做好文明施工及环境管理工作，做到工完、料净场地清。

9、发生人身事故或生产运行的不安全情况，应立即报告单位隶属主管部门及相关安监部门，同时调查分析事故原因，保证工程安全优质高效按期完成。

八、成品保护措施

1、对已经封堵施工完工的封堵部位，应竖立警示牌。

2、如确实要进行其他项目的作业施工，应避免撞击或踩踏在封堵部位。

3、施工管理人员应经常巡视已封堵施工完毕的场所。

4、发现有被撞击或踩踏损坏的部位，应及时进行修补，以保持封堵部位的完好，达到良好的防火效果。
